四川交投成樂高速砂石廠

項目名稱：四川交投建設工程股份有限公司成樂高速擴容改造項目E1標砂石廠

項目地點：四川省眉山市彭山區青龍鎮

產量：700m³/h

原材料：夾砂鵝卵石

成品種類：天然砂、0-2.75mm細機制砂、2.75-4.75mm粗機制砂、5-10mm石子、10-20mm石子、20-31.5mm石子、0-6mm商混用機制砂、0-6mm干機制砂、0-31.5mm混合料。

生產廠房占地面積：4100㎡

總功率：2300Kw

設備配置：

序號	設備名稱	規格型號	數量
1	顎式破碎機	顎破機 75kw	1臺
2	圓錐機	圓錐機 220Kw	2臺
3	制砂機	MYPL630	1臺
4	重型篩（篩原材料）	3RVS2750 2700mm*5000mm三層 37kw	1臺
5	振動篩	3YAQ2770 2700mm*7000mm三層 37kw	2臺
6	振動篩	3YAQ2470 2400mm*7000mm三層 30Kw	2臺
7	螺旋洗砂機	HXLS1570 1500mm*7000mm 15kw	2臺
8	脫水篩	HXTS2455 2400mm*5500mm 22kw	5臺
9	集中旋流裝置	1000T	1臺
10	廂式壓濾機	MYA400/1500UI高效節能型	4臺

設計亮點：

1、生產車間和污水處理站均在一個廠房內，節約土地，整個生產車間占地4100平米。

2、控制室與主機設備距離近，可以有效縮短電纜長度；

3、本項目可用土地緊張，所有最大限度的縮減了不必要的設計。

4、該項目在工業園區內，附近無居民，又處于四川交投項目內，工期只有三年，因此廠房采用簡易罩棚結構，投資低。

5、該項目污水處理站采用全自動污泥處理系統，全程采用PLC控制，無需人工開關調節閥。

6、上料系統采用地倉上料，節省場地內轉運費用。

污水處理系統：

生產加工過程中需要進行洗砂操作以便從原料中分離出成品砂石，期間會產生洗砂尾水。洗砂尾水的主要污染物指標是懸浮物，懸浮物大量存在形成泥渣水，從而導致水體污染，無法循環使用。根據要求，需要對生產廢水進行處理，達到環保要求。項目考慮將處理后的廢水進行回用。

污水處理采用集成式水處理：

洗砂尾水的處理以降低廢水中的懸浮物為主，即進行渣水分離。洗砂尾水經污水池流至濃密罐加藥進行沉淀，沉淀后的上清液流至清水池，進行生產回用。濃密罐沉淀所產生的下層泥漿均流入中轉罐，之后進入壓濾機，通過壓濾機脫水處理，產生的泥餅外運處置。

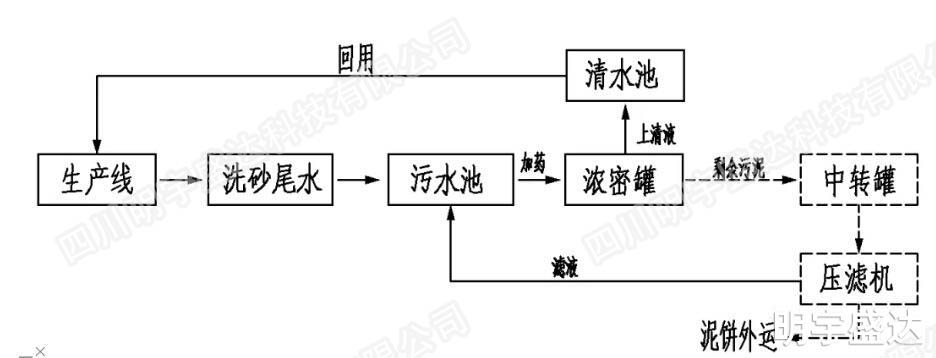

工藝流程圖如下：
